TQ-H3柱式稱重傳感器
編號：10129
查看：
發布：2020-07-30
TQ-H3柱式稱重傳感器量程范圍廣，抗過載能力強。 TQ-H3柱式稱重傳感器廣泛應用于醫藥化工、煤炭冶金、電子汽車衡、軌道衡、倉儲秤、料罐等大噸位的測量。
編號：10129
查看：
發布：2020-07-30
TQ-H3柱式稱重傳感器量程范圍廣，抗過載能力強。 TQ-H3柱式稱重傳感器廣泛應用于醫藥化工、煤炭冶金、電子汽車衡、軌道衡、倉儲秤、料罐等大噸位的測量。
產品特點：TQ-H3柱式稱重傳感器量程范圍廣，抗過載能力強。
產品用途：TQ-H3柱式稱重傳感器廣泛應用于醫藥化工、煤炭冶金、電子汽車衡、軌道衡、倉儲秤、料罐等大噸位的測量。
量程：100kN(10t)、200kN(20t)、300kN(30t)、500kN(50t)、1000kN(100t)、2000kN(200t)

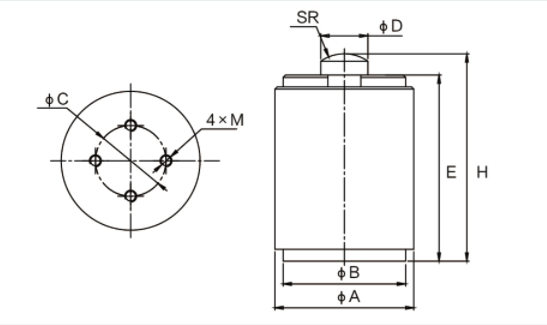

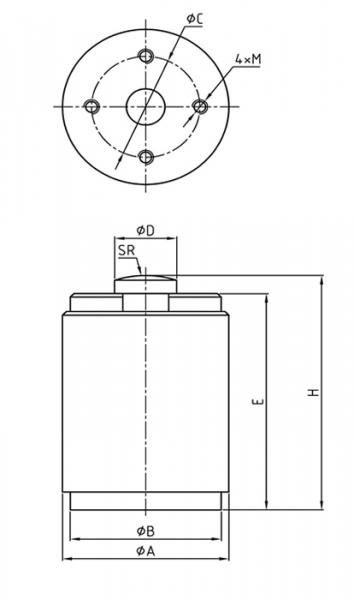

技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 10-200t |
2 | 綜合精度 | 0.05%F.S |
3 | 靈敏度 | 2.0mV/V |
4 | 零點輸出 | ≤0.1%F.S |
5 | 輸入阻抗 | 380±10Ω |
6 | 輸出阻抗 | 351±3Ω |
7 | 絕緣阻抗 | ≥5000MΩ |
8 | 補償溫度范圍 | -10~40℃ |
9 | 適用溫度范圍 | -30~70℃ |
10 | 安全過載 | 150％F.S |
11 | 極限過載 | 300%F.S |
12 | 材質 | 合金鋼 |
13 | 激勵電壓 | 10V(DC) |
14 | 密封等級 | IP67/IP68 |
15 | 電纜 | 5m |
16 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |
型號 | 量程（kN） | 量程 | A | B | C | H | E | M | SR | D |
TQ-H3 | 100 | 10 | 86 | 78 | 56 | 130 | 120 | M8 | 85 | 32 |
200-300 | 20-30 | 86 | 78 | 56 | 140 | 129 | M10 | 200 | 40 | |
500 | 50 | 100 | 92 | 68 | 150 | 133 | M12 | 350 | 80 | |
1000 | 100 | 107 | 98 | 68 | 170 | 156 | M16 | 500 | 80 | |
2000 | 200 | 158 | 148 | 100 | 220 | 201 | M16 | 1000 | 120 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
